铁氧体磁环70B 电子磁性材料中的关键组件

在电子工程领域，磁性材料扮演着抑制电磁干扰（EMI）、提升电路稳定性的重要角色。其中，铁氧体磁环作为一种常见的电子磁性元件，被广泛应用于各类电子设备中。今天，我们将聚焦于维库电子市场网上备受关注的型号——铁氧体磁环70B，深入探讨其特性、应用及选型要点。

一、铁氧体磁环70B简介

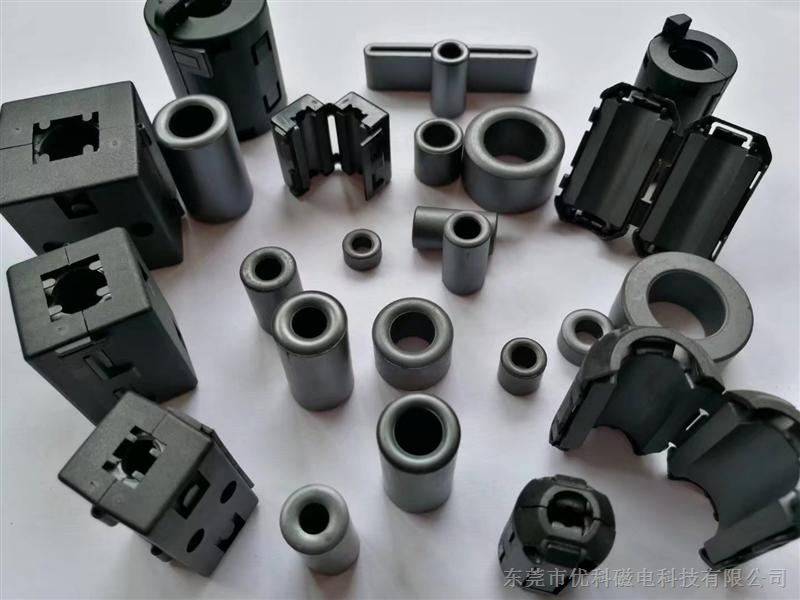

铁氧体磁环是由铁氧体材料（一种陶瓷性的铁磁性氧化物）制成的环形磁芯。型号中的“70B”通常代表该磁环的尺寸或材料代码，具体参数需参考生产厂家规格书。在维库电子市场网等电子元器件平台上，用户可以查询到不同厂家（如TDK、村田、国巨等）提供的70B系列磁环，它们具有高磁导率、低损耗等特点，适用于宽频范围的干扰抑制。

二、核心特性与优势

1. 高磁导率：铁氧体材料具有较高的初始磁导率，能够有效增加电感量，提升对高频噪声的阻抗。
2. 频率特性优异：70B材料通常针对特定频段（如1MHz至数百MHz）优化，在此范围内呈现高阻抗，从而吸收或反射电磁干扰。
3. 温度稳定性好：铁氧体磁环在较宽的温度范围内性能变化小，适合多种环境下的电子设备。
4. 成本效益高：相较于其他磁性材料（如纳米晶、非晶），铁氧体磁环价格低廉，易于大规模应用。
5. 安装简便：环形结构便于线缆穿绕，可根据需要增减匝数来调整阻抗。

三、典型应用场景

铁氧体磁环70B广泛应用于以下领域：

• 电源线滤波：在开关电源、适配器的输入/输出端套上磁环，抑制共模和差模干扰。
• 信号线抗干扰：用于USB、HDMI、数据线等，减少高频噪声对信号完整性的影响。
• 消费电子：电视机、音响、电脑主板等内部线束的EMI整改。
• 工业控制：变频器、伺服电机等设备的电缆屏蔽。
• 汽车电子：车载娱乐系统、CAN总线等需要满足严格电磁兼容标准的场合。

四、如何选型铁氧体磁环70B

在维库电子市场网挑选70B磁环时，建议关注以下参数：

1. 尺寸：内径、外径、高度需与线缆匹配，确保顺利穿绕。
2. 材料代码：70B可能对应不同厂家的材料体系，需确认其阻抗-频率曲线是否满足目标频段。
3. 阻抗值：在100MHz下的典型阻抗（如几十至几百欧姆），根据干扰强度选择。
4. 额定电流：若用于电源线，需确保磁环不会因电流过大而饱和。
5. 工作温度：根据应用环境选择合适温度等级（如-40°C至+125°C）。

五、使用注意事项

• 避免磁饱和：对于大电流线路，可选用抗饱和能力更强的材料或增加磁环尺寸。
• 合理绕线：增加穿过磁环的匝数能显著提高低频阻抗，但需注意分布电容影响。
• 机械应力：铁氧体较脆，安装时避免猛烈冲击或过度挤压。
• 接地：对于共模干扰，磁环应靠近接口放置，并确保良好接地。

六、

铁氧体磁环70B作为电子磁性材料中的一员，凭借其优异的性价比和灵活的安装方式，在电磁兼容设计中不可或缺。通过维库电子市场网等专业平台，工程师可以快速获取不同供应商的规格书和库存信息，从而精准选型，提升产品的EMC性能。随着电子设备高频化、小型化的发展，铁氧体磁环仍将持续演进，满足更严苛的干扰抑制需求。
